INTERCAMBIADORES DE CALOR
(Heat Exchanger)
¿QUE ES?
El intercambiador de calor (Heat Exchanger) es un mecanismo diseñado para transferir calor entre dos fluidos, encontrándose éstos en contacto o separados por una barrera sólida. Se trata de elementos esenciales en los sistemas de climatización o refrigeración, acondicionamiento de aire, producción energética y procesamiento químico.
¿QUE OFRECEMOS?
Contamos con una amplia experiencia en el suministro, reparación y mantenimiento de intercambiadores de calor por placas y empaques, placas soldadas, carcasa y placas, carcasa y tubo, superficie primaria y espiral.
¿CÓMO ELEGIR UN INTERCAMBIADOR DE CALOR?
La selección de un intercambiador calor está sujeta a una diversidad de criterios: los fluidos presentes (líquido/líquido, líquido/vapor, gas/gas, etc.) y su naturaleza (fluido limpio, sucio, viscoso, corrosivo, etc.), las temperaturas (punto de acercamiento, diferencia de temperatura, cruce de temperaturas, coeficiente de película, etc.), las presiones utilizadas (presión máxima en funcionamiento y de cálculo, pérdida de carga admisible, etc.), la facilidad de mantenimiento requerida (estándares FDA, intercambiador farmacéutico, etc.), el grado de mantenimiento (frecuencia de limpieza, por ejemplo). Teniendo en cuenta estos distintos parámetros, nuestros expertos le ayudarán a seleccionar la mejor tecnología de intercambio térmico, específicamente adaptada para su aplicación y su oficio, así como los materiales correspondientes.
TIPOS DE INTERCAMBIADOR DE CALOR
La clasificación más común de los intercambiadores es atendiendo al grado de contacto entre los fluidos. Así, se distinguen los siguientes tipos:

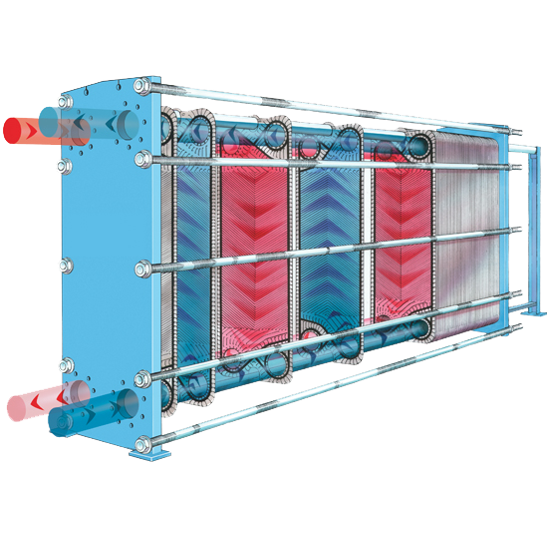

POR PLACAS Y EMPAQUES
Este intercambiador se utiliza para transferir calor de un fluido a otro. Esta transferencia sucede en el interior de las placas. Este tipo de intercambiador de calor está conformado por placas con una cámara de aire entre ellas. El espacio crea conductos por los cuales pueden fluir ambos fluidos, intercambiando calor entre placas. Dependiendo la capacidad de calor (kW) se utiliza cierto número de placas. Entre más placas, mayor capacidad. En este tipo de intercambiador también existen placas semi-soldadas o tipo cassette.

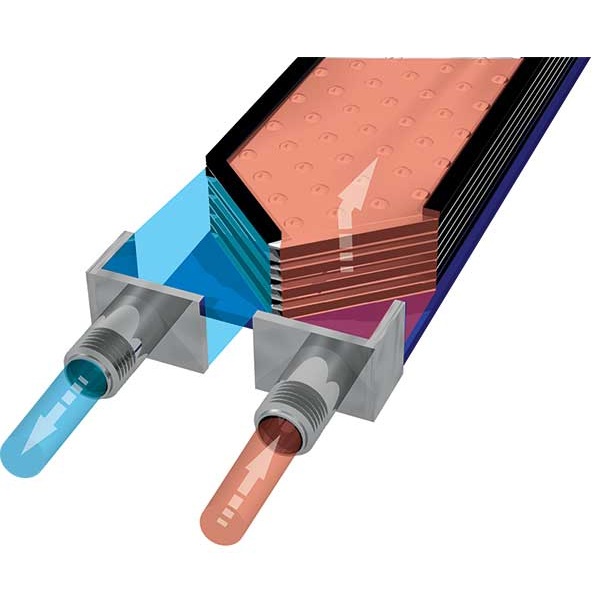

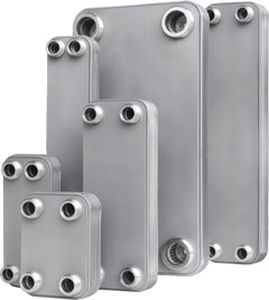

POR PLACAS SOLDADAS
Los intercambiadores de calor de placas soldadas se componen de un conjunto de placas de acero inoxidable corrugadas, rotadas 180° entre sí. Según los requerimientos de la aplicación, las placas se sueldan al vacío utilizando cobre o níquel conformando una unidad resistente a altas presiones. Por los espacios independientes que así se generan (aplicación estándar) se hacen circular a contracorriente los tipos de fluido en el intercambio de calor. Este tipo de intercambiador de calor se utiliza en procesos corrosivos.

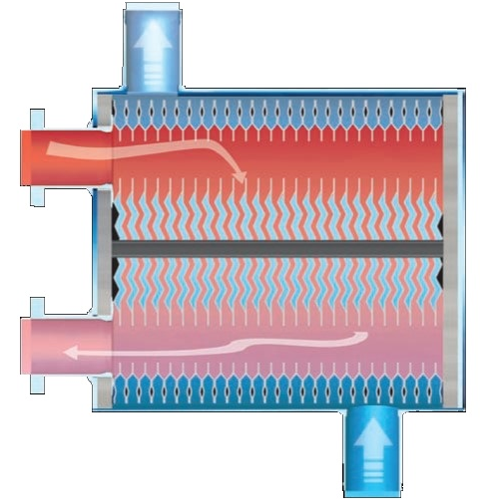

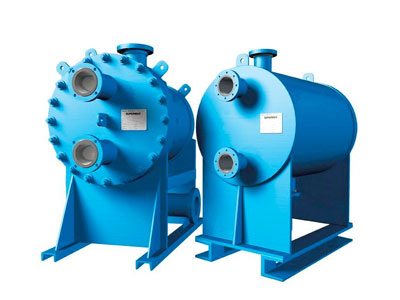

POR CARCASA Y PLACAS
Este tipo de intercambiador es bastante eficiente debido a la alta turbulencia creada por la geometría compleja de cada paso de la placa. Esta elevada turbulencia permite una transferencia de calor más alto. Por ende, requiere una menor superficie de transferencia de calor para realizar un trabajo dado. En el interior de estos intercambiadores se encuentra un paquete de placas circulares totalmente soldadas; este paquete se encuentra montado y protegido por una carcasa, la cual es un recipiente a presión.

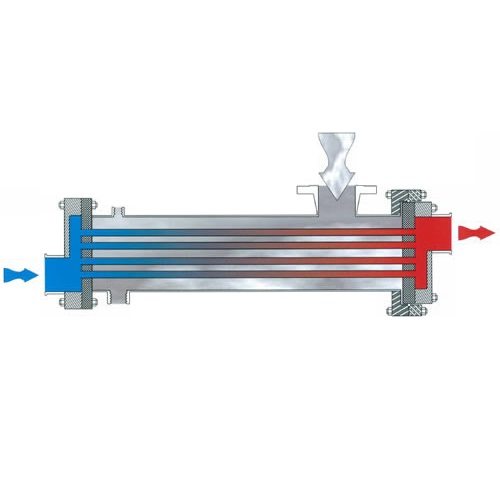

POR CARCASA Y TUBOS
Estos intercambiadores de calor están compuestos por tubos cilíndricos, montados dentro de una carcasa también cilíndrica, con el eje de los tubos paralelos al eje de la carcasa. Un fluido circula por dentro de los tubos, y el otro por el exterior de estos, ósea por la carcasa.

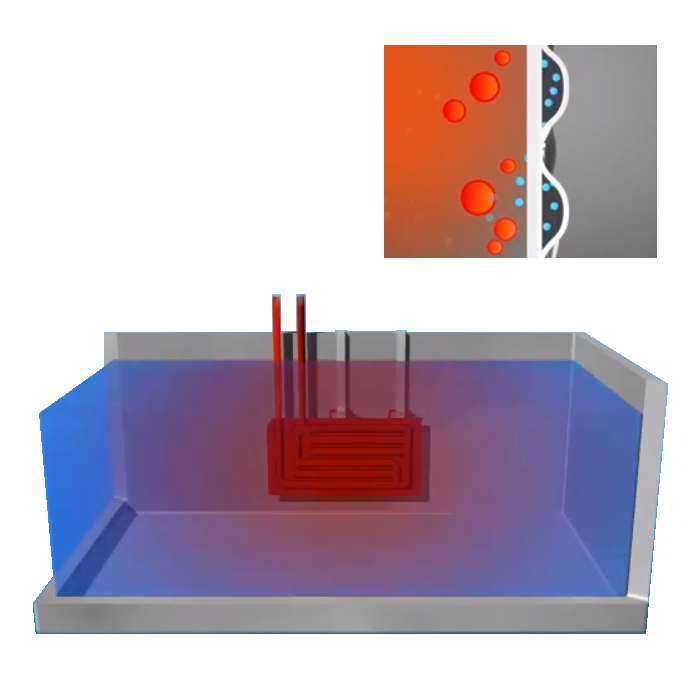

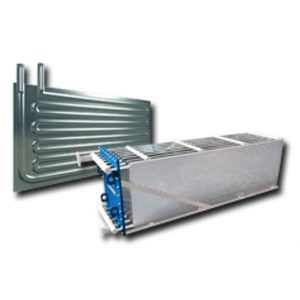

POR SUPERFICIE PRIMARIA
Este es un intercambiador que puede adaptar la forma deseada, mientras que efectúa una trasferencia uniforme. Puede ser utilizado con fluidos fríos o caliente, ya sea vapor, refrigerantes u otros líquidos. La transferencia de calor la realiza a un elemento externo adyacente o en contacto.

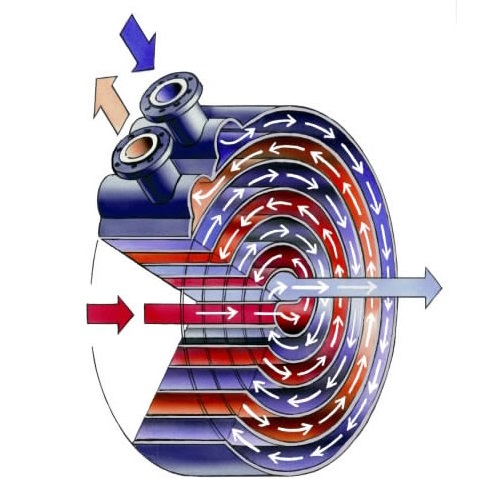

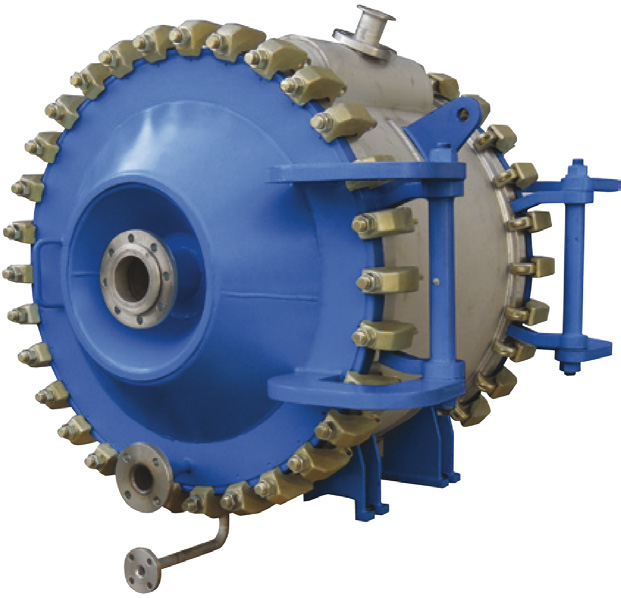

POR ESPIRAL
Son intercambiadores de calor circulares con dos canales en espiral, cada uno en una cámara cerrada. El flujo de los dos fluidos es a contracorriente, lo que hace posible tener un acercamiento a temperatura cerrada entre los dos medios que se tratan en el intercambiador de calor.
